AN #07 - Big Digit ThermoMeter Print
Big Digit ThermoMeter

This example was written by RETI from Belgium.
Big digit thermometer using DALLAS DS1820 1WIRE sensor.

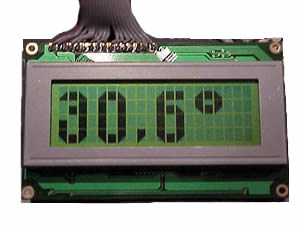

LCD-Display shows temparature with a resolution from 1/10 C
up to 5 digits can be used ont the display. Ideal for clocks,etc...

Download source code in Bas file


' BIG DIGIT THERMOMETER USING DALLAS DS1820 1WIRE SENSOR
' LCD-DISPLAY SHOWS TEMPERATURE WITH A RESOLUTION FROM 1/10 C
' UP TO 5 DIGITS CAN BE USED ON THE DISPLAY. IDEAL FOR CLOCKS,ETC...
'
' 1WIRE : P1.0 ...4K7 to VCC
'
' CODE BY RETI/BELGIUM : CONTACT ME ... rETi@nettaxi.com

$crystal = 11059200
$iramstart = &H60
$ramstart = 0
$ramsize = &H7FFF
$default Xram
$large

Config 1wire = P1.0
1wreset
Config Lcd = 20 * 4
Config Lcdbus = 4

Cursor Off
Display On
Cls

Deflcdchar 1 , 224 , 224 , 224 , 240 , 248 , 252 , 254 , 255 ' B
Deflcdchar 2 , 224 , 224 , 224 , 255 , 255 , 255 , 255 , 255 ' = O
Deflcdchar 3 , 255 , 255 , 255 , 255 , 254 , 252 , 248 , 240 ' !/ O
Deflcdchar 4 , 255 , 255 , 255 , 255 , 239 , 231 , 227 , 225 ' ! O
Deflcdchar 5 , 224 , 224 , 224 , 225 , 227 , 231 , 239 , 255 ' / B
Deflcdchar 6 , 255 , 255 , 255 , 255 , 255 , 255 , 255 , 255 ' ! N

' SYMBOL ARRAYS : INCLUDE DATA TO DISPLAY BIG DIGITS USING 6 CUSTOM LCD SYMBOLS

Dim L1(17) As String * 4 , L2(17) As String * 4 , L3(17) As String * 4 , L4(17) As String * 4

' EACH DIGIT EXISTS OF 12 BYTES DISPLAYING EACH ONE OF THE ABOVE DEFLCDCHAR'S

' NUMBER 1
L1
(1) = " " + Chr(5) + Chr(2) + " "
L2
(1) = " " + " " + Chr(7) + " "
L3
(1) = " " + " " + Chr(7) + " "
L4
(1) = " " + " " + Chr(7) + " "
' NUMBER 2
L1
(2) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(2) = Chr(5) + Chr(2) + Chr(3) + " "
L3
(2) = Chr(6) + " " + " " + " "
L4
(2) = Chr(6) + Chr(2) + Chr(2) + " "
' NUMBER 3
L1
(3) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(3) = " " + Chr(2) + Chr(6) + " "
L3
(3) = Chr(2) + " " + Chr(6) + " "
L4
(3) = Chr(4) + Chr(2) + Chr(3) + " "
' NUMBER 4
L1
(4) = Chr(5) + " " + Chr(2) + " "
L2
(4) = Chr(6) + Chr(2) + Chr(6) + " "
L3
(4) = " " + " " + Chr(6) + " "
L4
(4) = " " + " " + Chr(6) + " "
' NUMBER 5
L1
(5) = Chr(2) + Chr(2) + Chr(2) + " "
L2
(5) = Chr(6) + Chr(2) + Chr(1) + " "
L3
(5) = Chr(2) + " " + Chr(6) + " "
L4
(5) = Chr(4) + Chr(2) + Chr(3) + " "
' NUMBER 6
L1
(6) = Chr(5) + Chr(2) + Chr(2) + " "
L2
(6) = Chr(6) + Chr(2) + Chr(1) + " "
L3
(6) = Chr(6) + " " + Chr(6) + " "
L4
(6) = Chr(4) + Chr(2) + Chr(3) + " "
' NUMBER 7
L1
(7) = Chr(2) + Chr(2) + Chr(2) + " "
L2
(7) = " " + Chr(5) + Chr(3) + " "
L3
(7) = " " + Chr(6) + " " + " "
L4
(7) = " " + Chr(6) + " " + " "
' NUMBER 8
L1
(8) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(8) = Chr(4) + Chr(2) + Chr(3) + " "
L3
(8) = Chr(6) + " " + Chr(6) + " "
L4
(8) = Chr(4) + Chr(2) + Chr(3) + " "
' NUMBER 9
L1
(9) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(9) = Chr(4) + Chr(2) + Chr(6) + " "
L3
(9) = " " + " " + Chr(6) + " "
L4
(9) = Chr(4) + Chr(2) + Chr(3) + " "
' NUMBER 0
L1
(10) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(10) = Chr(6) + " " + Chr(6) + " "
L3
(10) = Chr(6) + " " + Chr(6) + " "
L4
(10) = Chr(4) + Chr(2) + Chr(3) + " "
' DEGREE SYMBOL
L1
(11) = Chr(5) + Chr(2) + Chr(1) + " "
L2
(11) = Chr(4) + Chr(2) + Chr(3) + " "
L3
(11) = " " + " " + " " + " "
L4
(11) = " " + " " + " " + " "
' LETTER C
L1
(12) = Chr(5) + Chr(2) + Chr(2) + " "
L2
(12) = Chr(6) + " " + " " + " "
L3
(12) = Chr(6) + " " + " " + " "
L4
(12) = Chr(4) + Chr(2) + Chr(2) + " "
' LETTER F
L1
(13) = Chr(5) + Chr(2) + Chr(2) + " "
L2
(13) = Chr(6) + Chr(2) + Chr(2) + " "
L3
(13) = Chr(6) + " " + " " + " "
L4
(13) = Chr(6) + " " + " " + " "
' LETTER H
L1
(14) = Chr(2) + " " + " " + " "
L2
(14) = Chr(6) + Chr(5) + Chr(2) + " "
L3
(14) = Chr(6) + " " + Chr(6) + " "
L4
(14) = Chr(6) + " " + Chr(6) + " "
' SYMBOL :
L1
(15) = " " + " " + " " + " "
L2
(15) = " " + Chr(2) + " " + " "
L3
(15) = " " + Chr(2) + " " + " "
L4
(15) = " " + " " + " " + " "
' SYMBOL .
L1
(16) = " " + " "
L2
(16) = " " + " "
L3
(16) = " " + " "
L4
(16) = Chr(3) + " "
' UNKNOW
L1
(17) = "?" + " "
L2
(17) = "?" + " "
L3
(17) = "?" + " "
L4
(17) = "?" + " "

Declare Sub Showstring(stri As String * 5)
Dim Stri As String * 5

Declare Sub Rd1820(valu As Single)
Dim Valu As Single

Dim E1 As String * 5
Dim E2 As String * 5
Dim E3 As String * 5

' /**** MAIN LOOP ****/
Do

Call Rd1820(valu)
E1
= Str(valu)
E2
= Left(e1 , 4)
Print E2
E3
= E2 + ""
Call Showstring(e3)

Loop
' /**** END LOOP ****/

Sub Rd1820(valu As Single)

Dim T1 As Byte , T11 As Single , T2 As Single , T3 As Single , T4 As Single , T7 As Single , T8 As Single

Dim Ar(9) As Byte , I As Byte

Dim X1 As Const 0.25
 1wreset
 1wwrite
&HCC ' Skip ROM command , only one DS1820
 1wwrite
&H44 ' Convert Temp
 1wreset
 1wwrite
&HCC ' Skip ROM Command
 1wwrite
&HBE  ' Read Scratchpad command

For I = 1 To 9
 Ar
(i) = 1wread ' Read out 9 registers (Bytes)

Next I
 T1
= Ar(1) / 2
 T11
= T1 ' Conversion of Byte to Single
 T7
= Ar(7) ' Count Remain
 T8
= Ar(8) ' Counts per C
 T2
= T8 - T7  ' Calculate High resolution
 T3
= T2 / T8
 T4
= T11 - X1
 Valu
= T4 + T3 ' Return Value to the Main Program
 1wreset
End Sub

Sub Showstring(stri As String * 5)

If Len(stri) > 5 Then Stri = Left(stri , 5)

Dim A1 As Byte

Dim A2 As String * 1

Dim A3 As Byte

Dim A4 As Byte

Dim B1 As String * 20

Dim B2 As String * 20

Dim B3 As String * 20

Dim B4 As String * 20

 B1
= "" : B2 = "" : B3 = "" : B4 = ""
 A4
= Len(stri)

For A1 = 1 To A4
 A2
= Mid(stri , A1 , 1)


Select Case A2

Case Is = "1" : A3 = 1

Case Is = "2" : A3 = 2

Case Is = "3" : A3 = 3

Case Is = "4" : A3 = 4

Case Is = "5" : A3 = 5

Case Is = "6" : A3 = 6

Case Is = "7" : A3 = 7

Case Is = "8" : A3 = 8

Case Is = "9" : A3 = 9

Case Is = "0" : A3 = 10

Case Is = "" : A3 = 11

Case Is = "C" : A3 = 12

Case Is = "c" : A3 = 12

Case Is = "F" : A3 = 13

Case Is = "f" : A3 = 13

Case Is = "H" : A3 = 14

Case Is = "h" : A3 = 14

Case Is = "X" : A3 = 15

Case Is = "." : A3 = 16

Case Else : A3 = 17

End Select

 B1
= B1 + L1(a3)
 B2
= B2 + L2(a3)
 B3
= B3 + L3(a3)
 B4
= B4 + L4(a3)


Next A1

Upperline
Lcd B1
Lowerline
Lcd B2
Thirdline
Lcd B3
Fourthline
Lcd B4

End Sub
